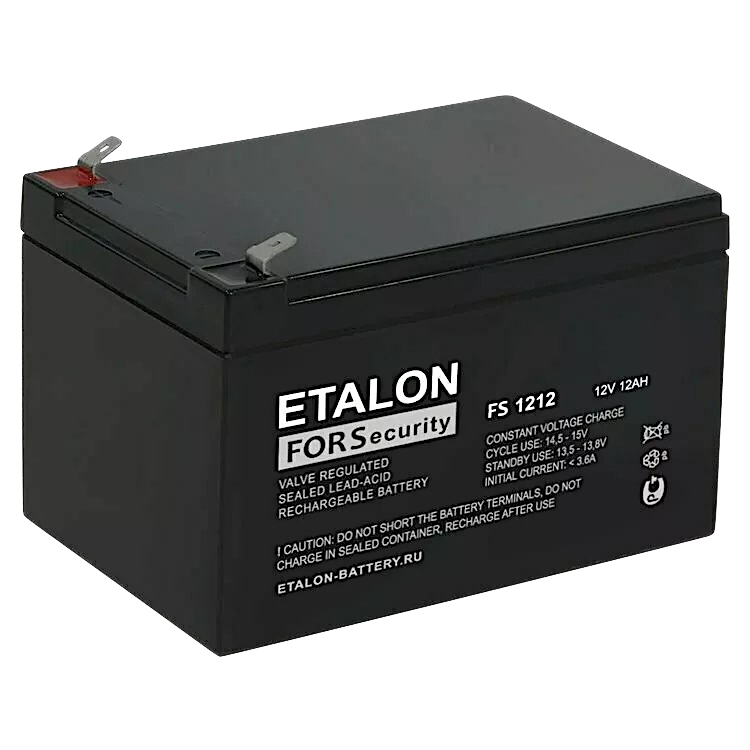

Стационарный аккумулятор Etalon FS 1212 (ёмкость 12 Ач, напряжение 12 В) производится в Китае и подходит для работы в буферном режиме разрядами малой мощности.
| Технические характеристики АКБ Etalon FS 1212 | |
|---|---|
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 160 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 22 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 5 лет |
| Номинальная емкость (25 °С) | |
| 20 часовой разряд (1.75 В/эл.) | 12 Ач |
| 10 часовой разряд (1.75 В/эл.) | 11 Ач |
| 5 часовой разряд (1.75 В/эл.) | 10 Ач |
| Циклический режим (14.5 - 14.9 В) | |
| Максимальный зарядный ток | 3.6 А |
| Температурная компенсация | -30 мВ/°С |
| Буферный режим (13.6 - 13.8 В) | |
| Температурная компенсация | -18 мВ/°С |
| Диапазон рабочих температур | |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | -10 °С ~ 50 °С |
| Хранение | -20 °С ~ 50 °С |

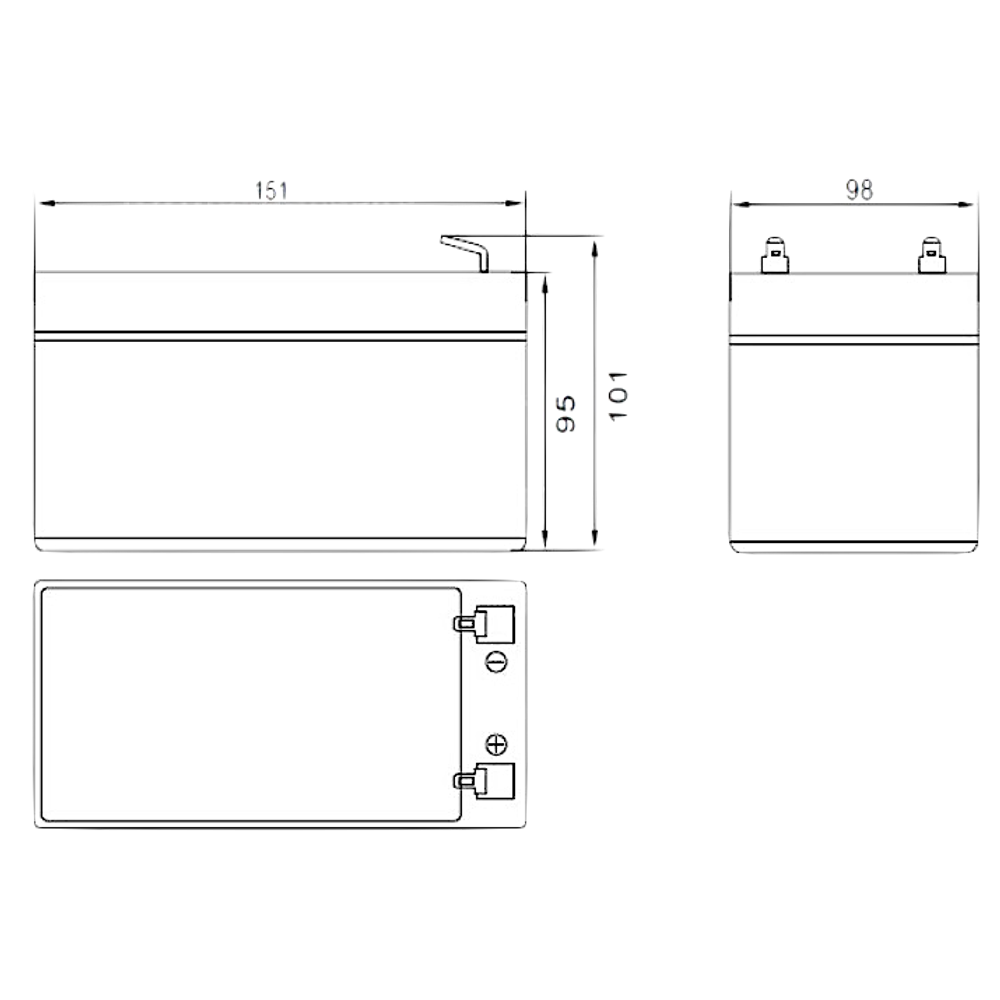

| Конструкция аккумулятора Etalon FS 1212 | |
|---|---|
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |

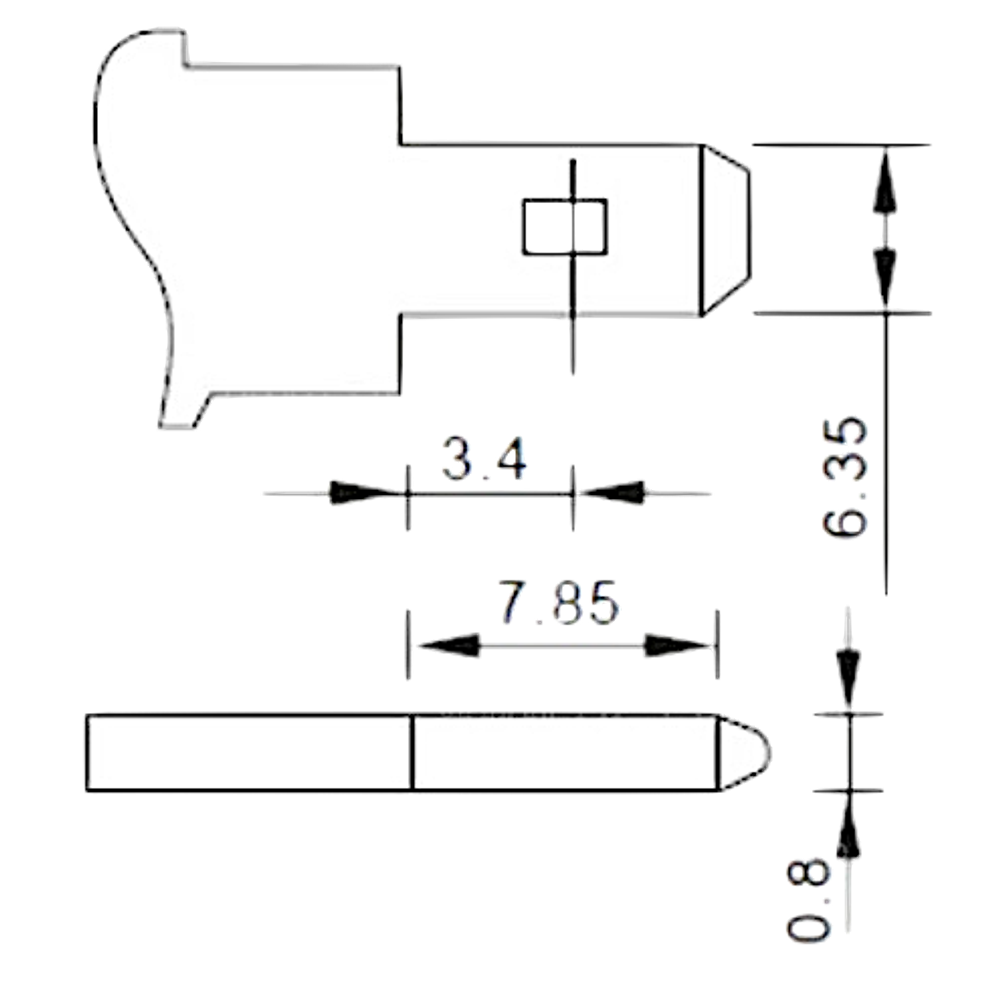

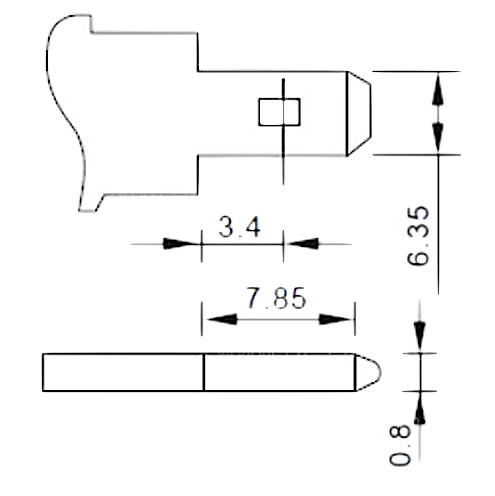

| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора Etalon FS 1212
Герметизированная конструкцияСистема внутренней рекомбинации газов с эффективностью 99%Дополнительное обслуживание (долив воды) не требуетсяНизкий саморазрядВозможность перевозки любым видом транспортаПрименение аккумулятора Etalon FS 1212
Источники бесперебойного питанияТелекоммуникацииАварийное освещениеИзмерительное оборудованиеОхранные и пожарные системы| Разряд постоянным током, А (при 20 °С) АКБ Etalon FS 1212 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 10 ч | 20 ч |
| 9.60 | 38,2 | 24,2 | 18,9 | 10,7 | 6,55 | 3,6 | 2,48 | 2,3 | 2,2 | 1,1 | 0,6 |
| 9.90 | 37,1 | 23,5 | 18,4 | 10,4 | 6,45 | 3,56 | 2,46 | 2,3 | 2,1 | 1,1 | 0,6 |
| 10.2 | 35,5 | 22,5 | 17,8 | 10,1 | 6,29 | 3,53 | 2,45 | 2,2 | 2,0 | 1,1 | 0,6 |
| 10.5 | 34,0 | 21,5 | 17,2 | 9,87 | 6,16 | 3,48 | 2,43 | 2,1 | 2,0 | 1,1 | 0,6 |
| 10.8 | 32,1 | 20,3 | 16,3 | 9,51 | 5,97 | 3,39 | 2,36 | 2,1 | 1,9 | 1,1 | 0,6 |
| Разряд постоянной мощностью, Вт (при 20°С) АКБ Etalon FS 1212 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 10 ч | 20 ч |
| 9.60 | 426 | 273 | 215 | 122 | 75,8 | 41,9 | 29,4 | 24,4 | 20,8 | 11,4 | 6,09 |
| 9.90 | 414 | 265 | 210 | 120 | 74,7 | 41,7 | 29,3 | 24,3 | 20,7 | 11,3 | 6,07 |
| 10.2 | 396 | 254 | 203 | 116 | 72,8 | 41,3 | 29,1 | 24,1 | 20,6 | 11,3 | 6,04 |
| 10.5 | 379 | 243 | 196 | 113 | 71,4 | 40,7 | 28,9 | 23,9 | 20,4 | 11,2 | 6,00 |
| 10.8 | 358 | 229 | 185 | 109 | 69,2 | 39,6 | 28,0 | 23,2 | 19,8 | 11,0 | 5,88 |
Транспортировка
Перевозить FS 1212 допускается любым видом транспорта, аккумулятор полностью безопасен при соблюдении правил и рекомендаций производителя. Укладывайте батареи в один ряд на паллеты, размещать что-либо рядом или поверх не допускается. Стоит помнить, что клеммы находятся под напряжение, они должны быть снабжены специальными колпачками. Не допускайте попадания жидкостей на аккумуляторы и не используйте рядом с ними токопроводящие предметы. Соблюдайте температурный режим +20-25 °С, не допускайте нагрева изделий прямым солнечным светом и другими источниками тепла. Произведите визуальный осмотр Etalon FS 1212 на наличие механических повреждений и следов протечки, дефектные аккумуляторы упаковываются и перевозятся как опасный груз класса 8.
Эксплуатация
Внимательно и полностью изучите инструкцию изготовителя, храните её вблизи аккумуляторов. Перед началом использования полностью зарядите FS 1212. Помещение, в котором будут использоваться аккумуляторы, должно быть сухим и проветриваемым. Для герметичных пространств необходимо предусмотреть принудительную вентиляцию. Не используйте вблизи аккумуляторов источники тепла, искр, открытого огня и приборы накаливания. Аккумуляторы с повреждениями и протекающим электролитом до работы не допускаются и должны быть отправлены на утилизацию.
Заряд
Рекомендуется полностью заряжать Etalon FS 1212 после каждого использования, это позволит изделию прослужить дольше. Оптимальный ток заряда равняется 10% от общей ёмкости, допускается использовать и большее значение, но оно не должно превышать «Максимальный зарядный ток». При длительном хранение дозаряжайте FS 1212 каждые 3 месяца, чтобы компенсировать саморазряд батареи.
Разряд
То, как часто и насколько глубоко разряжается аккумулятор, напрямую сказывается на его сроке службы и качественных характеристиках. Чтобы этого избежать, подбирайте батареи с 30% запасом ёмкости. Запрещено превышать параметр «Максимальный разрядный ток». Не допускается снимать с Etalon FS 1212 больше его заявленной ёмкости. Также не стоит забывать о саморазряде аккумулятора, это значение не превышает 3% в месяц, но при длительном хранении может привести к преждевременной порче изделия.
Уход
Правильный уход поможет избежать целого ряда проблем, поэтому содержите FS 1212 чистым и сухим. Влага способствует образованию коррозии на клеммах, а грязь способна привести к появлению токопроводящей плёнки. Она может стать причиной короткого замыкания, быстрого саморазряда и поражения электрическим током. Чтобы этого избежать протирайте аккумуляторы хлопковой тканью, смоченной в чистой воде. Использование растворителей, чистящих средств и тканей, накапливающих статический заряд, не допускается.
Хранение
Для длительного хранения Etalon FS 1212 необходимо правильно подготовить помещение. Следите, чтобы относительная влажность в нём не превышала 80%, а температура находилась на уровне +20-25 °С, также оно должно хорошо проветриваться. Не допускайте воздействия на аккумуляторы прямого солнечного света, радиаторов отопления и других источников тепла. Храните батареи на паллетах, уложив их в один ряд. Не размещайте ничего рядом с ними или поверх. Клеммы всегда находятся под напряжением и должны быть защищены специальными колпачками, не используйте вблизи FS 1212 токопроводящие предметы. Не используйте в помещении источники открытого огня, искр и приборы накаливания.
Безопасность
До работы с Etalon FS 1212 допускается только специально обученный персонал с индивидуальными средствами защиты и инструментом с изолированными рукоятками. Всегда соблюдайте правила и рекомендации изготовителя, вот основные из них. Батареи обладают большим удельным весом, учитывайте его во время транспортировки, переноски и монтажа изделий. Клеммы всегда находятся под напряжением, во время хранения и транспортировки они должны быть защищены специальными колпачками, не допускается использование вблизи них жидкостей и токопроводящих предметов. При нормальных условиях контакт с электролитом невозможен, если кислота попала на человека или одежду незамедлительно промойте поражённый участок большим количеством чистой воды и сразу обратитесь за медицинской помощью. FS 1212 в процессе работы выделяет водород и кислород, определённая концентрация этих газов взрывоопасна, необходимо обеспечить естественную или принудительную вентиляцию для всех пространств, где используются батареи.
